產品名稱
|
RVVP型系列銅芯聚氯乙烯絕緣聚氯乙烯護套屏蔽軟電纜 | |||
|
產品型號
|
RVVP | ||||
|
執行標準
|
JB/T8734.5-2016 | ||||
|
詳細說明
|
|||||
產品名稱：銅芯聚氯乙烯絕緣聚氯乙烯護套屏蔽軟電纜（單芯）
產品型號：RVVP
執行標準：JB/T8734.5-2016
1.應用
該系列產品適用于電器控制柜內部連接，儀表、儀器、電腦顯示屏、變頻器等要求信號屏蔽的場合。
2.產品說明：

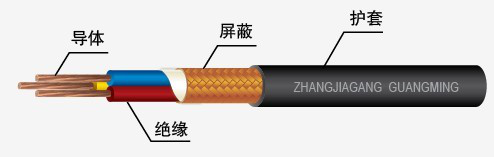

★ 導體：多股無氧裸銅絲絞合（或者鍍錫銅絲）
★ 絕緣: 聚氯乙烯（PVC）
★ 額定電壓： 300/300V
★ 額定溫度：70℃
★ 絕緣顏色：可參照RAL色卡制定
★ 護套顏色：常規為黑、白、灰（也可參照RAL色卡制定）
★ 屏蔽密度：根據客戶訂單要求制定（單屏蔽/雙屏蔽）
★ 按照標準厚度及外徑生產，易裁、易剝。
3.技術參數
| 型號 | 導體 | 絕緣 | 護套 | 20℃時導體電阻最大值 | 70℃時絕緣電阻最小值 | |||
| 標準截面 | 導體結構 | 絕緣厚度 | 護套厚度 | 外徑下限 | 外徑上限 | |||
| AWG | No./mm | mm | mm | Ω/Km | MΩ.Km | |||
| RVVP | 0.2 | 12/0.15 | 0.4 | 0.4 | 2.6 | 3.2 | 92.3 | 0.013 |
| RVVP | 0.3 | 16/0.15 | 0.5 | 0.4 | 2.9 | 3.5 | 69.2 | 0.014 |
| RVVP | 0.4 | 23/0.15 | 0.5 | 0.4 | 3.0 | 3.7 | 48.2 | 0.013 |
| RVVP | 0.5 | 16/0.20 | 0.5 | 0.4 | 3.1 | 3.8 | 39.0 | 0.012 |
| RVVP | 0.75 | 24/0.20 | 0.5 | 0.4 | 3.4 | 4.1 | 26.0 | 0.010 |
| RVVP | 1.0 | 32/0.20 | 0.6 | 0.6 | 4.1 | 4.9 | 19.5 | 0.010 |
| RVVP | 1.5 | 30/0.25 | 0.6 | 0.6 | 4.3 | 5.2 | 13.3 | 0.009 |
| RVVP | 2.5 | 49/0.25 | 0.7 | 0.6 | 4.9 | 6.0 | 7.98 | 0.008 |
