產品名稱
|
BVR型系列銅芯聚氯乙烯絕緣軟電纜 | |||
|
產品型號
|
BVR | ||||
|
執行標準
|
JB/T8734.2-2016 | ||||
|
詳細說明
|
|||||

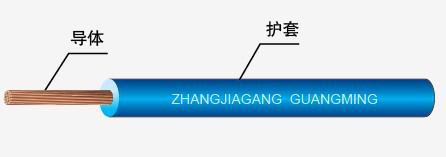

產品名稱：銅芯聚氯乙烯絕緣軟電纜
產品型號：BVR
執行標準：JB/T8734.2-2016
1.應用
該系列產品適用于電器控制柜內部連接用要求柔軟的場合。
2.產品說明：
★ 導體：多股無氧裸銅絲絞合（或者鍍錫銅絲）
★ 絕緣: 聚氯乙烯（PVC）
★ 額定電壓： 450/750V
★ 額定溫度：70℃
★ 絕緣顏色：可參照RAL色卡制定
★ 按照標準厚度及外徑生產，易裁、易剝。
3.技術參數
| 型號 | 導體 | 絕緣 | 20℃時導體電阻最大值 | 70℃時絕緣電阻最小值 | ||
| 標準截面 | 導體結構 | 絕緣厚度 | 外徑上限 | |||
| AWG | No./mm | mm | mm | Ω/Km | MΩ.Km | |
| BVR | 0.75 | 7/0.37 | 0.7 | 2.9 | 24.5 | 0.013 |
| BVR | 1.0 | 7/0.43 | 0.7 | 3.1 | 18.1 | 0.012 |
| BVR | 1.5 | 7/0.52 | 0.7 | 3.4 | 12.1 | 0.011 |
| BVR | 2.5 | 19/0.41 | 0.8 | 4.1 | 7.41 | 0.011 |
| BVR | 4 | 19/0.52 | 0.8 | 4.8 | 4.61 | 0.009 |
| BVR | 6 | 19/0.64 | 0.8 | 5.3 | 3.08 | 0.0084 |
| BVR | 10 | 49/0.52 | 1.0 | 7.3 | 1.83 | 0.0072 |
| BVR | 16 | 49/0.64 | 1.0 | 8.6 | 1.15 | 0.0062 |
| BVR | 25 | 98/0.58 | 1.2 | 10.2 | 0.727 | 0.0058 |
| BVR | 35 | 133/0.58 | 1.2 | 11.7 | 0.524 | 0.0052 |
| BVR | 50 | 133/0.68 | 1.4 | 13.9 | 0.387 | 0.0051 |
| BVR | 70 | 189/0.68 | 1.4 | 16.0 | 0.268 | 0.0045 |
