產品名稱
|
BV型系列銅芯聚氯乙烯絕緣電纜 | |||
|
產品型號
|
60227IEC 01 (BV) | ||||
|
執行標準
|
GB/T5023.3-2008 | ||||
|
詳細說明
|
|||||
產品名稱：銅芯聚氯乙烯絕緣電纜
產品型號：60227IEC 01 (BV)
執行標準：GB/T5023.3-2008
1.應用
該系列產品適用于電器控制柜內部連接用電線電纜。
2.產品說明：

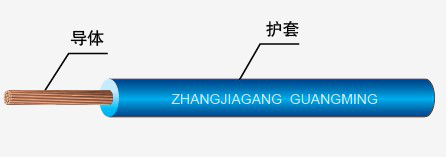

★ 導體：?jiǎn)喂蓪?shí)心和多股無氧裸銅絲絞合（或者鍍錫銅絲）
★ 絕緣: 聚氯乙烯（PVC）
★ 額定電壓： 450/750V
★ 額定溫度：70℃
★ 絕緣顏色：可參照RAL色卡制定
★ 按照標準厚度及外徑生產，易裁、易剝。
3.技術參數
| 型號 | 導體 | 絕緣 | 20℃時導體電阻最大值 | 70℃時絕緣電阻最小值 | |||
| 標準截面 | 導體結構 | 絕緣厚度 | 外徑下限 | 外徑上限 | |||
| AWG | No./mm | mm | mm | mm | Ω/Km | MΩ.Km | |
| BV | 1.5 | 1/1.38 | 0.7 | 2.6 | 3.2 | 12.1 | 0.011 |
| BV（2） | 1.5 | 7/0.52 | 0.7 | 2.7 | 3.3 | 12.1 | 0.010 |
| BV | 2.5 | 1/1.78 | 0.8 | 3.2 | 3.9 | 7.41 | 0.010 |
| BV（2） | 2.5 | 7/0.68 | 0.8 | 3.3 | 4.0 | 7.41 | 0.009 |
| BV | 4 | 1/2.25 | 0.8 | 3.6 | 4.4 | 4.61 | 0.009 |
| BV（2） | 4 | 7/0. 86 | 0.8 | 3.8 | 4.6 | 4.61 | 0.0085 |
| BV | 6 | 1/2.76 | 0.8 | 4.1 | 5.0 | 3.08 | 0.0070 |
| BV（2） | 6 | 7/0.68 | 0.8 | 4.3 | 5.2 | 3.08 | 0.0065 |
| BV | 10 | 7/1.35 | 1.0 | 5.3 | 6.4 | 1.83 | 0.0070 |
| BV | 16 | 7/1.70 | 1.0 | 6.4 | 7.8 | 1.15 | 0.0050 |
| BV | 25 | 7/2.14 | 1.2 | 8.1 | 9.7 | 0.727 | 0.0050 |
| BV | 35 | 7/2.52 | 1.2 | 9.0 | 10.9 | 0.524 | 0.0043 |
| BV | 50 | 19/1.83 | 1.4 | 10.6 | 12.8 | 0.387 | 0.0043 |
| BV | 70 | 19/2.14 | 1.4 | 12.1 | 14.6 | 0.268 | 0.0035 |
| BV | 95 | 19/2.52 | 1.6 | 14.1 | 17.1 | 0.193 | 0.0035 |
