產品名稱
|
QVR-105型系列公路車輛用銅芯聚氯乙烯低壓電線 | |||
|
產品型號
|
QVR-105 | ||||
|
執行標準
|
JB/T8139-1999 | ||||
|
詳細說明
|
|||||
產品名稱：公路車輛用銅芯聚氯乙烯低壓電線
產品型號：QVR-105
執行標準：JB/T8139-1999
1.應用
該系列產品適用于車輛內部連接電器、儀表、空調、車燈等要求高溫的場合。
2.產品說明：

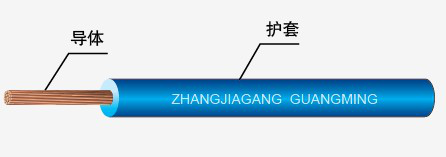

★ 導體：多股無氧裸銅絲絞合（或者鍍錫銅絲）
★ 絕緣: 聚氯乙烯（PVC）
★ 額定電壓：低壓
★ 額定溫度：105℃
★ 絕緣顏色：可參照RAL色卡制定
★ 按照標準厚度及外徑生產，易裁、易剝。
3.技術參數
| 型號 | 導體 | 絕緣 | 20℃時導體電阻最大值 | ||
| 標準截面 | 導體結構 | 絕緣厚度 | 外徑上限 | ||
| AWG | No./mm | mm | Ω/Km | ||
| QVR-105 | 0.2 | 12/0.15 | 0.3 | 1.3 | 92.3 |
| QVR-105 | 0.3 | 16/0.15 | 0.3 | 1.4 | 69.2 |
| QVR-105 | 0.4 | 23/0.15 | 0.3 | 1.6 | 48.2 |
| QVR-105 | 0.5 | 16/0.20 | 0.6 | 2.4 | 39.0 |
| QVR-105 | 0.75 | 24/0.20 | 0.6 | 2.6 | 26 |
| QVR-105 | 1.0 | 32/0.20 | 0.6 | 2.8 | 19.5 |
| QVR-105 | 1.5 | 30/0.25 | 0.6 | 3.1 | 13.3 |
| QVR-105 | 2.5 | 49/0.25 | 0.7 | 3.7 | 7.98 |
| QVR-105 | 4 | 56/0.30 | 0.8 | 4.5 | 4.95 |
| QVR-105 | 6 | 84/0.30 | 0.8 | 5.1 | 3.30 |
| QVR-105 | 10 | 84/0.40 | 1.0 | 6.7 | 1.91 |
| QVR-105 | 16 | 126/0.40 | 1.0 | 8.5 | 1.21 |
| QVR-105 | 25 | 196/0.40 | 1.3 | 10.6 | 0.78 |
| QVR-105 | 35 | 276/0.40 | 1.3 | 11.8 | 0.554 |
| QVR-105 | 50 | 396/0.40 | 1.5 | 13.7 | 0.386 |
| QVR-105 | 70 | 360/0.50 | 1.5 | 15.7 | 0.272 |
| QVR-105 | 95 | 475/0.50 | 1.6 | 18.2 | 0.206 |
| QVR-105 | 120 | 608/0.50 | 1.6 | 19.9 | 0.161 |
