產品名稱
|
QB型系列汽車用薄壁絕緣低壓電線 | |||
|
產品型號
|
QB-B | ||||
|
執行標準
|
QC/T730-2005 | ||||
|
詳細說明
|
|||||

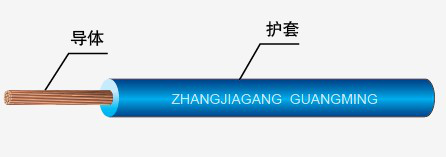

產品名稱：汽車用薄壁絕緣低壓電線
產品型號：QB-B
執行標準：QC/T730-2005
1.應用
該系列產品適用于車輛內部連接電器、儀表、空調、車燈等要求耐溫的場合。
2.產品說明：
★ 導體：多股無氧裸銅絲絞合（或者鍍錫銅絲）
★ 絕緣: 聚氯乙烯（PVC）
★ 額定電壓：＜60V（直流）
★ 額定溫度：105℃
★ 絕緣顏色：可參照RAL色卡制定
★ 按照標準厚度及外徑生產，易裁、易剝。
3.技術參數
| 型號 | 導體 | 薄壁 | 20℃時導體電阻最大值 | |||
| 標準截面 | 最大導體 | 標稱絕緣厚度 | 最小絕緣厚度 | 外徑 上限 | ||
| AWG | mm | mm | Ω/Km | |||
| QB-B | 0.13 | 0.55 | 0.25 | 0.20 | 1.05 | 136 |
| QB-B | 0.22 | 0.70 | 0.25 | 0.20 | 1.20 | 84.4 |
| QB-B | 0.35 | 0.90 | 0.25 | 0.20 | 1.40 | 54.4 |
| QB-B | 0.5 | 1.10 | 0.28 | 0.22 | 1.70 | 37.1 |
| QB-B | 0.75 | 1.30 | 0.30 | 0.24 | 1.90 | 24.7 |
| QB-B | 1.0 | 1.50 | 0.30 | 0.24 | 2.10 | 18.5 |
| QB-B | 1.5 | 1.80. | 0.30 | 0.24 | 2.40 | 12.7 |
| QB-B | 2 | 2.00 | 0.35 | 0.28 | 2.80 | 9.42 |
| QB-B | 2.5 | 2.20 | 0.35 | 0.28 | 3.00 | 7.60 |
| QB-B | 3 | 2.40 | 0.40 | 0.32 | 3.40 | 6.15 |
| QB-B | 4 | 2.80 | 0.40 | 0.32 | 3.80 | 4.71 |
| QB-B | 5 | 3.10 | 0.40 | 0.32 | 4.20 | 3.94 |
| QB-B | 6 | 3.40 | 0.40 | 0.32 | 4.30 | 3.14 |
| QB-B | 10 | 4.50 | 0.60 | 0.48 | 6.00 | 1.82 |
| QB-B | 16 | 6.30 | 0.65 | 0.52 | 7.90 | 1.18 |
| QB-B | 25 | 7.80 | 0.65 | 0.52 | 9.40 | 0.757 |
